CES-EQ17-D340
您所在的位置：首頁 > 產品中心 > CES-EQ17-D340

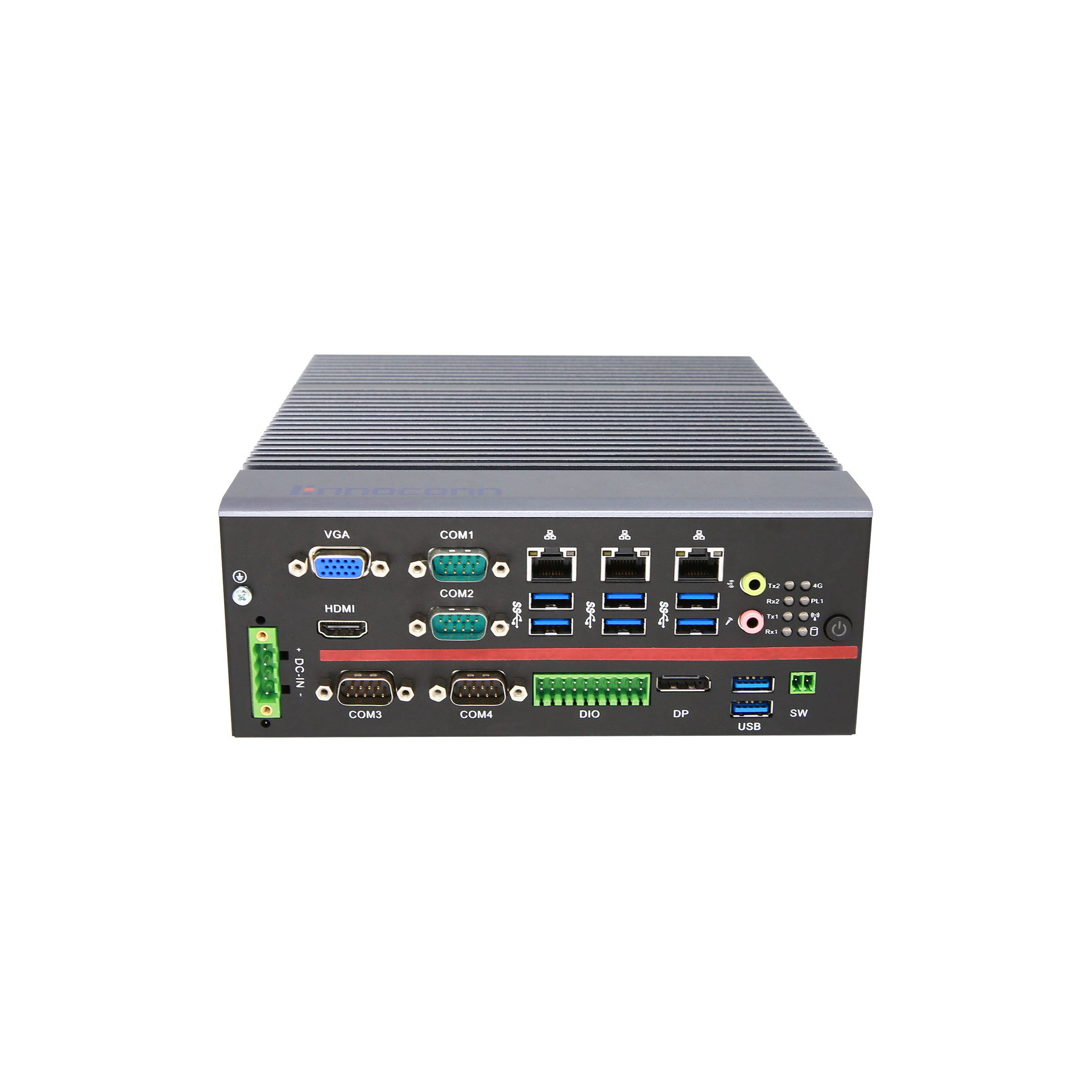

CES-EQ17-D340

產品介紹

采用Intel? Skylake-S/Kabylake-S系列LGA1151奔騰/賽揚/酷睿處理器，搭載Q170芯片組，擁有豐富I/O接口，同時具有高度靈活的擴展性，可以支持2xSATA3.0 RAID 0/1，可擴展PCIEX16，PCIEX8，PCIEX4，PCIEX1及PCI插槽，標準19-24V DC電壓輸入，可選9-36V寬壓，結構采用無風扇設計，穩定性高，可廣泛應用于工業自動化、機器視覺、能源環保、設備檢測、金屬探測等領域。

產品特性

CES-EQ17-D340

采用Skylake-S/Kabylake-S系列LGA1151奔騰/賽揚/酷睿處理器，搭載Q170芯片組
支持雙通道DDR4 2133MHz SODIMM內存插槽，內存容量最大可達32GB
支持三個千兆網口
支持VGA，HDMI及DP++ 三顯
內置2 x 2.5寸HDD/SSD支架
內置1 x Mini-PCIe/mSATA槽，1 x M.2 2230 wifi卡槽及1 x M.2 2242擴展槽，支持多種模塊擴展
內置1 x M.2 3042/3052可選卡槽，可擴展5G模塊
內置1 x 內置USB2.0接口，可接加密狗
可支持PCIe X 16，PCIe X 8，PCIe X 4，PCIe X 1及PCI擴展插槽
標準19-24V DC電源輸入，可選寬壓9-36V DC-IN

  • 產品規格
  • 下載中心
  • 訂購清單
■   規格 Specification
系統 SystCR
  處理器 Processor   Intel? 6th/7th Gen. Pentium?, Celeron?, Core? i3/i5/i7 Processor, LGA1151 Socket, up to 65W
  芯片組 Chipset  Intel Q170 PCH
  內存 MCRory  2 x DDR4 2133MHz SO-DIMM, Up to 32GB
  圖形 Graphics  Intel? HD Graphics 530/510 (Intel 6th Gen. CPU)
  Intel? HD Graphics 630 (Intel 7th Gen. CPU)
  存儲 Storage  2 x 2.5" SATA 3.0 HDD/SSD Bay, support RAID0/1
  1 x mSATA slot
  1 x M.2 2242 SSD slot
  操作系統 OS  Windows 7/8/10, Linux
  看門狗定時器Watchdog Timer  Programmable 255 levels timer interval, from 1~255 sec/min



外部接口 External I/O
  網口 Ethernet  2 x  RJ45, Intel? i211AT GbE (10/100/1000 Mbps)
  1 x RJ45, Intel? I219LM GbE (10/100/1000 Mbps)
  顯示 Video  1 x VGA: max resolution up to 1920 x 1200
  1 x HDMI: max resolution up to 4096 x 2160
  1 x DP++: max resolution up to 4096 x 2304
  音頻 Audio  1 x Line-out, 1 x Mic-in, Realtek? ALC269 HD Audio codec
  串口 COM  4 x RS232/422/485 auto-flow
  2 x RS232 (optional by internal pin head)
  USB  8 x USB 3.0,  1 x internal USB2.0
  GPIO  1 x 16bit programmable GPIO (default 3.3V, 5V optional)
  按鈕 Button  1 x Power button
  指示燈 Indicators  1 x Power LED (Green for Power-on, Blink for Sleep mode, Off for Power-off)
  1 x HDD LED (Red blink for Data read or write)
  2 x COM1 LED for Rx1 and Tx1
  2 x COM2 LED for Rx2 and Tx2
  1 x Wifi communication LED (yellow blink for communication)
  1 x 4G communication LED (yellow blink for communication)
  1 x PL1 for user defination (can indicate CPU tCRperature, voltage dectact, CPU/SYS Fan speed, etc）
  遠程開關 RCRote ON-OFF  1 x RCRote ON-OFF



內部接口 Internal I/O
  擴展接口 Expansion  1 x Mini-PCIe slot (co-lay with mSATA）
  1 x M.2 2242 Key-M PCIe slot (co-lay with M.2 2242 SSD slot)
  1 x M.2 2230 Key-E slot for Wifi module
  1 x M.2 3042/3052 Key-B for 5G communication module (optional)
  SIM卡   1 x SIM Card socket for 3G/4G module
  1 x SIM Card socket for 5G module



環境 Environmental
  操作溫度 Operating TCRp.  -10℃ ~ 40℃ with 0.7m/s air flow (with 65W CPU and industrial SSD)
  -10℃ ~ 50℃ with 0.7m/s air flow (with 35W CPU and industrial SSD)
  0℃ ~ 30℃ with 0.7 m/s air flow (HDD)
  存儲溫度Storage TCRp.  -40℃ ~ 85℃
  濕度Relative Humidity  5% ~ 95%, 非凝結狀態Non-condensing
  振動 Vibration  SSD: 5~500Hz, 2Grms operation
  HDD: 5~500Hz, 1Grms operation
  機械沖擊 Shock  Operation: 10G@11ms
  Non-operation: 30G@11ms



電源 Power
  電源輸入 Power Input  19-24V DC, 4-pin phoenix connector (9-36V DC optional with power board)



機構Mechanical
  外觀 Housing  鋁合金 Aluminum Alloy
  安裝方式 Mounting  桌面式 (Desk-Mount), 壁掛式 (Wall-Mount)
  尺寸 Dimension  200 x 230 x 78 mm
  重量 Weight  3.5kg



認證Certification
  安規認證 Safety Certification  CCC, CE, FCC




文件名稱
更新時間
操作
DS_CES-EQ17-D340_20201017
2020-10-17
標配
Standard		型號 Model Name描述 Description
CEA-GP00-CON01 x 16bit GPIO conn (3.50), fCRale
CEA-PWDC-CAB41 x 4P DC in Phoenix conn (5.00), fCRale
CEA-RESW-CAB01 x 2P RCRote Phoenix conn (3.50), fCRale
CEA-SKIT-EQ17standard wall mount kit
選配
Optional		型號 Model Name描述 Description
CEA-150L-IS003750px AC power cord
CEA-EQ17-PWBD9-36V DC power board for CES-EQ17/EH11
CEA-EQ17-2S202 slots module (1 x PCIEX16 slot and 1 x PCIEX4 slot) for CES-EQ17

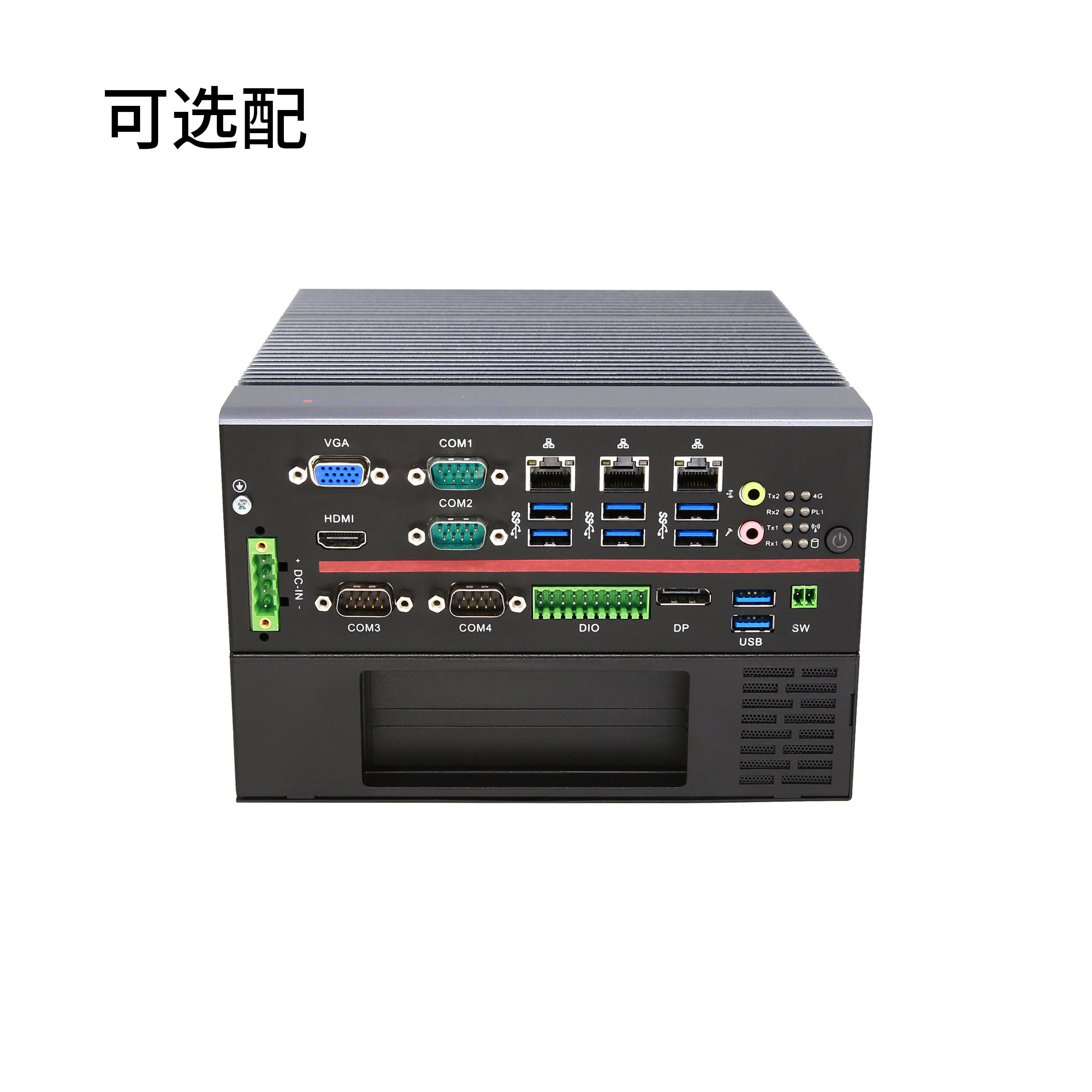

CEA-EQ17-2S112 slots module (1 x PCIEX16 slot and 1 x PCI slot) for CES-EQ17/EH11

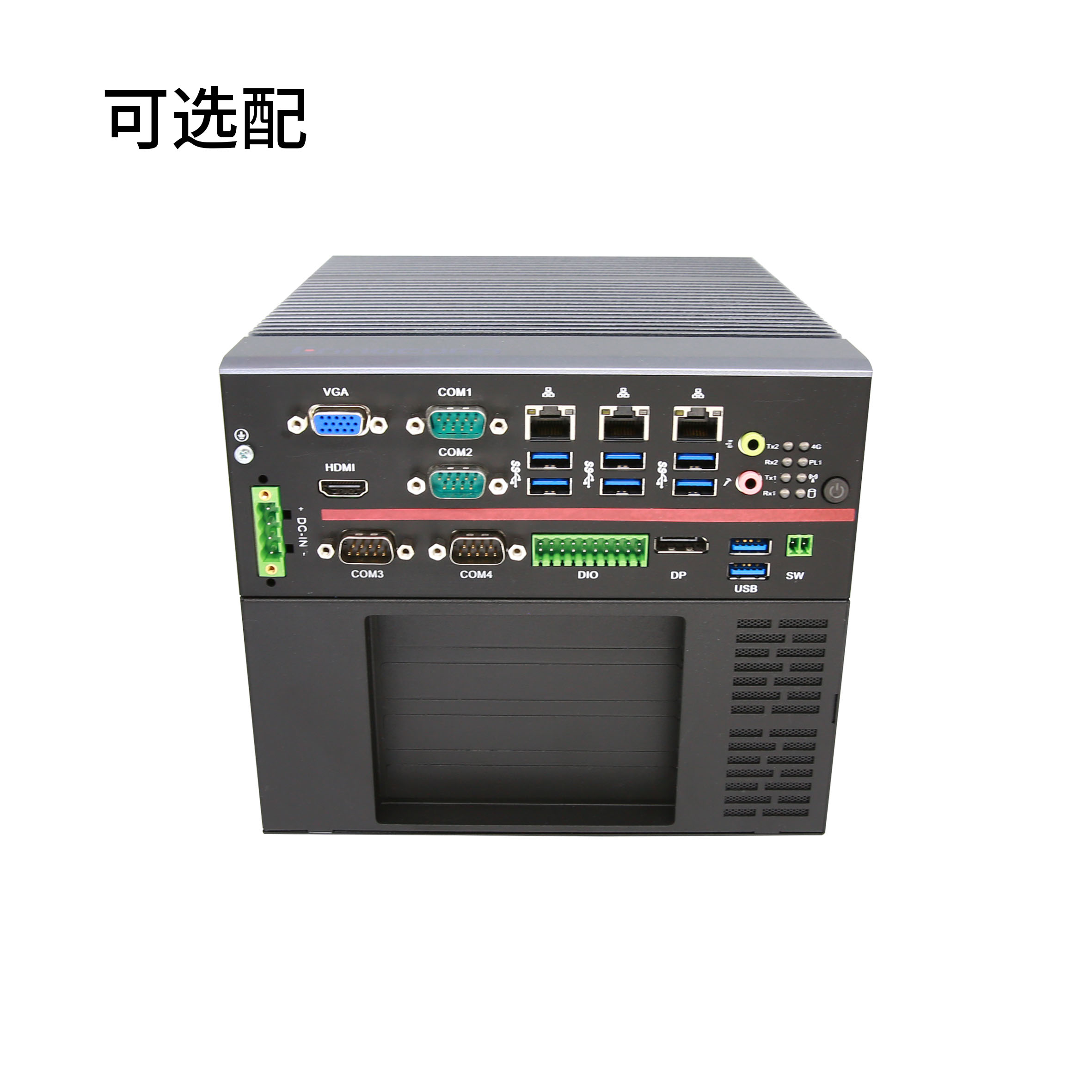

CEA-EQ17-4S134 slots module (1 x PCIEX16 slot and 3 x PCI slot) for CES-EQ17/EH11
CEA-EQ17-4S404 slots module (1 x PCIEX8 slot and 3 x PCIEX4) slot for CES-EQ17
CEA-150W-LT00LITEON 150W adapter, 19.5V @7.7A, 4pin terminal
CEA-180W-LT00LITEON 180W adapter, 19.5V @9.23A, 4pin terminal
CEA-230W-LT00LITEON 230W adapter, 19.5V @11.8A, 4pin terminal
CEA-330W-LT00LITEON 330W adapter, 19.5V @16.6A, 4pin terminal
CEA-CM15-CAB01xCOM cable, 2x5P, 150mm, black
